技術中心
- 從性能方面分析尼龍6與尼龍66
- 尼龍PA610,PA612的計量方式
- 關于30%PA66增強尼龍顆粒的簡單介紹
- PA610,PA612原料放置多久可能發黃?
- 透明尼龍PA12的合成,應用與技術簡介
- PA尼龍制品的廣泛應用
- 尼龍PA612可用作洗浴毛刷原料
- 簡述降解塑料的制作方法與原理
- PA610,PA612吸水率的控制及成型溫度的設定
- 簡述尼龍610,尼龍612,尼龍66等原料用光滑劑
- 在尼龍PA610,PA612中加玻纖或碳纖的區別
- 關于塑料注塑成型的溫度控制
- 注塑機壓力的校核對PA610,PA612加工的影響
- 尼龍材料以PA6、PA66、PA610較為常用
- PA610,PA612注塑模具維護與保養的經典建議
新聞中心
- 美研發新型熱塑性工程塑料 我國塑企必須“走出去”
- 轎車被“解剖” 100多個零部件都是塑料
- 為什么PA610,PA612尼龍塑料可以被經常使用?
- PA尼龍注塑件注塑力過大解決方案
- PA尼龍大家族簡介,PA610,PA612包含其中!
- PA尼龍610等原料常用成型條件
- PA尼龍原料出現褪色怎么辦?
- 種類多用途廣的PA610,PA612尼龍原料
- PA610,PA612注塑的工藝特點及注意事項分享
- 除PA610與PA612之外尼龍還有哪些品種可選擇?
- PA12透明尼龍的主流工藝
- 尼龍PA610,PA612等原料阻燃改性那些事
- 為什么PA610,PA612等工程塑料在市場如此受歡迎?
- 索爾維:可代替尼龍PA66的新型聚合物
- 擠出級尼龍PA612替代杜邦Zytel-153HSL用于擠出電線電纜/涂層/油管/繩索等包覆
技術中心>>
透明尼龍的成型工藝特點有哪些?

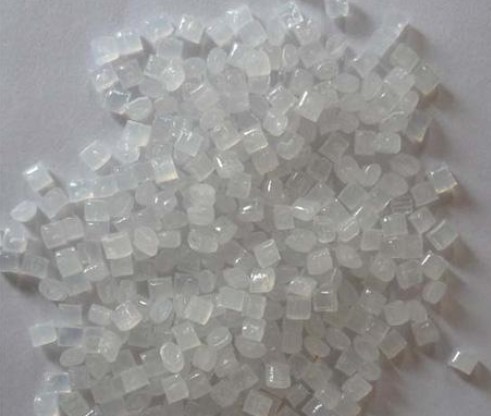

注塑模工藝條件:干燥處理:加工之前應保證濕度在0.1%以下。如果材料是暴露在空氣中儲存,建議要在85℃熱空氣中干燥4~5小時。如果材料是在密閉容器中儲存,那么經過3小時溫度平衡即可直接使用。
熔化溫度:240~300℃;對于普通特性材料不要超過310℃,對于有阻燃特性材料不要超過270℃。
模具溫度:對于未增強型材料為30~40℃,對于薄壁或大面積元件為80~90℃,對于增強型材料為90~100℃。增加溫度將增加材料的結晶度。精確地控制模具溫度對PA12來說是很重要的。
注射壓力:最大可到1000bar(建議使用低保壓壓力和高熔化溫度)。
注射速度:高速(對于有玻璃添加劑的材料更好些)。流道和澆口: 對于未加添加劑的材料,由于材料粘性較低,流道直徑應在30mm左右。
對于增強型材料要求5~8mm的大流道直徑,流道形狀應當全部為圓形。注入口應盡可能的短,可以使用多種形式的澆口。大型塑件不要使用小澆口,這是為了避免對塑件過高的壓力或過大的收縮率。澆口厚度最好和塑件厚度相等,如果使用潛入式澆口,建議最小的直徑為0.8mm。
熱流道模具很有效,但是要求溫度控制很精確以防止材料在噴嘴處滲漏或凝固。如果使用熱流道,澆口尺寸應當比冷流道要小一些。

模具溫度:對于未增強型材料為30~40℃,對于薄壁或大面積元件為80~90℃,對于增強型材料為90~100℃。增加溫度將增加材料的結晶度。精確地控制模具溫度對PA12來說是很重要的。
注射壓力:最大可到1000bar(建議使用低保壓壓力和高熔化溫度)。
注射速度:高速(對于有玻璃添加劑的材料更好些)。流道和澆口: 對于未加添加劑的材料,由于材料粘性較低,流道直徑應在30mm左右。

熱流道模具很有效,但是要求溫度控制很精確以防止材料在噴嘴處滲漏或凝固。如果使用熱流道,澆口尺寸應當比冷流道要小一些。
如果您有關于透明尼龍的成型工藝特點有哪些?的需求或者疑問,可以撥打電話與我們共同探討交流,歡迎您的來電!
尼龍PA610樹脂 尼龍PA612樹脂 尼龍PA1010樹脂 尼龍PA1212樹脂 技術咨詢熱線:18602297376查看:
